Как заменить заднюю крышку на iPhone 5

Из этого руководства вы узнаете, как заменить заднюю крышку на iPhone 5.

Шаг 1 – Модуль передней панели
* В случае если вы захотите разбирать iPhone, убедитесь, что он выключен.
* В непосредственной близости от порта зарядки и аудио-разъема находятся 2 винта – извлеките их.

Как заменить заднюю крышку на iPhone 5

Шаг 2
* Прижмите специальную присоску к экрану в районе клавиши Home.
* Присоска должна плотно прилегать к плоскости передней панели.

Как заменить заднюю крышку на iPhone 5

Шаг 3
* Удерживая телефон рукой, потяните за присоску, намереваясь разъединить модуль передней панели и модуль задней крышки.
* Модуль передней панели довольно плотно прилегает к корпусу. Однако, не торопясь, открепляйте панель.
* Вооружитесь пластмассовой лопаткой, вставьте ее в промежуток между передней и задней панелью и разъединяйте их друг от друга. Не прекращайте снимать передний модуль при помощи присоски.

Как заменить заднюю крышку на iPhone 5

* Модуль передней панели скреплен с задней крышкой несколькими зажимами. Поэтому вам потребуется и присоска, и лопатка.

Шаг 4
* Отцепляйте специальным инструментом зажимы, находящиеся по бокам модуля передней панели.

Как заменить заднюю крышку на iPhone 5

Шаг 5
* Когда все зажимы будут расцеплены, приподнимите нижнюю часть модуля дисплея.
* Модуль передней панели в верхней своей части еще скреплен с корпусом 3-мя шлейфами. Полностью разделить панели пока невозможно.

Как заменить заднюю крышку на iPhone 5

* Теперь разверните переднюю панель на 90 градусов.

Как заменить заднюю крышку на iPhone 5

Шаг 6
* Выкрутите винты, удерживающие держатель шлейфов передней панели на плате.

Как заменить заднюю крышку на iPhone 5

Шаг 7

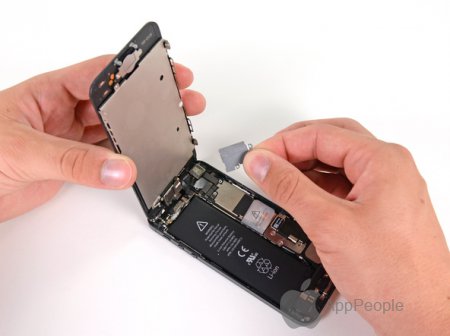

* Отсоедините держатель шлейфов от материнской платы.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 8
* Пластмассовой лопаткой открепите шлейфы, соединяющие экранную панель со смартфоном:
— шлейф передней камеры и датчика

Как заменить заднюю крышку на iPhone 5

— шлейф АЦП

Как заменить заднюю крышку на iPhone 5

— шлейф ЖК-дисплея

Как заменить заднюю крышку на iPhone 5

Шаг 9
* Расцепите крышку и переднюю панель.

Как заменить заднюю крышку на iPhone 5

Шаг 10 – Батарея

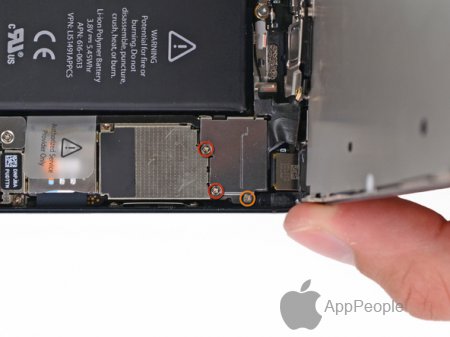

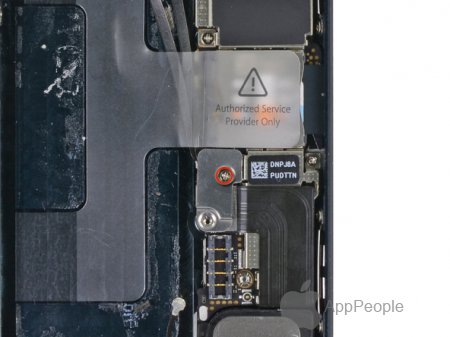

* Выкрутите отмеченные на фотографии винты, крепящие держатель разъема аккумулятора.

Как заменить заднюю крышку на iPhone 5

Шаг 11

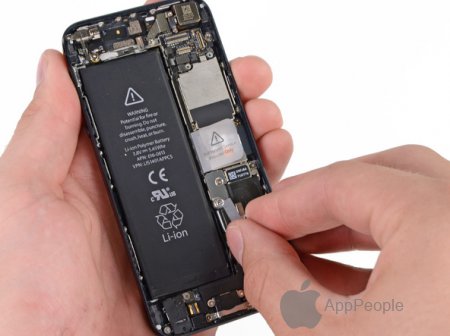

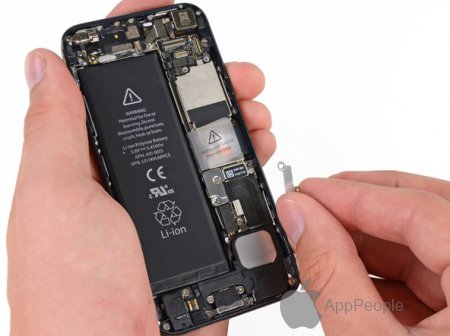

* Теперь можно снять держатель батареи.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 12

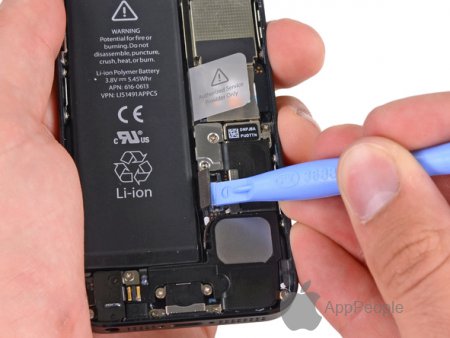

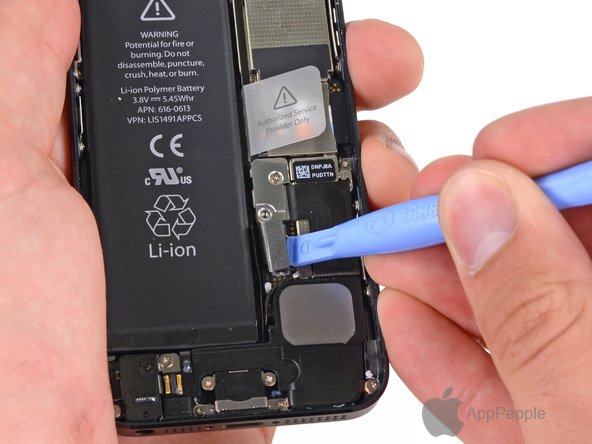

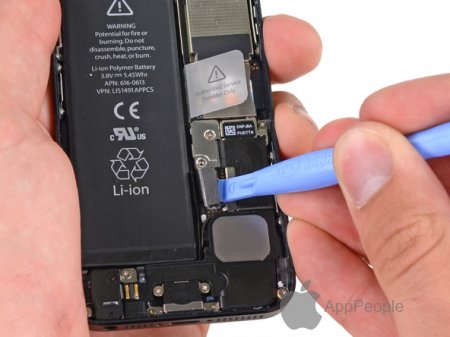

* Воспользуйтесь пластмассовой лопаткой и отсоедините разъем аккумулятора.
* Проверьте, чтобы лопатка приподнимала разъем батареи, но не гнездо, иначе можно повредить разъем.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 13
* Расположите лопатку между аккумулятором и корпусом в нижней области телефона.

Как заменить заднюю крышку на iPhone 5

* Двигаясь по правому краю аккумулятора, приподнимайте его и понемногу отклеивайте.
* Не поднимайте батарею резко – иначе можете повредить ее.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 14
* Кроме того, отклеивая батарею, можно потянуть за пластиковый язычок, находящийся поблизости.
* Извлеките аккумулятор.

Как заменить заднюю крышку на iPhone 5

Шаг 15 – Материнская плата
* При помощи отвертки открепите разъем шлейфа модуля антенны от материнской платы.

Как заменить заднюю крышку на iPhone 5

Шаг 16
* Выкрутите 2 отмеченных на рисунке винта, фиксирующих на корпусе держатель, находящийся в верхней области материнской платы.

Как заменить заднюю крышку на iPhone 5

Шаг 17

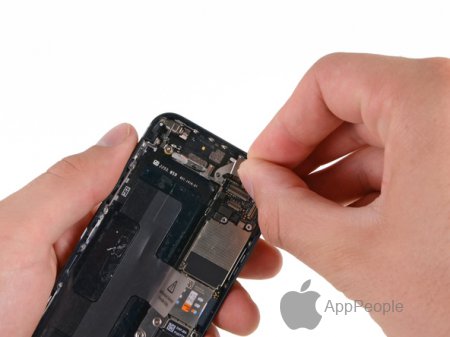

* Извлеките держатель с платы.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 18

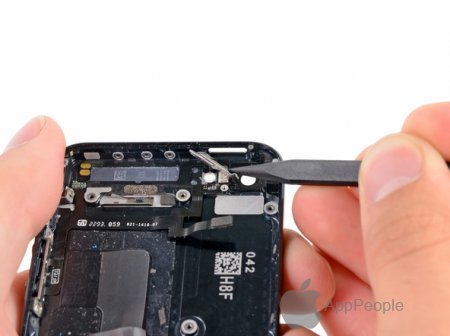

* Используя плоскую отвертку, отсоедините от материнской платы указанные на фото шлейфы.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 19
* Выкрутите 2 отмеченных на фото винта, находящихся в верхней части корпуса.

Как заменить заднюю крышку на iPhone 5

Шаг 20
* Держатель платы пока зафиксирован одним винтом – выкрутите его.

Как заменить заднюю крышку на iPhone 5

Шаг 21
* Снимите ничем не зафиксированный держатель.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 22
* Примените специальный инструмент для извлечения SIM-карты либо скрепку, чтобы вытащить лоток для SIM-карты.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

* Извлеките лоток из iPhone.

Как заменить заднюю крышку на iPhone 5

Шаг 23
* Выкрутите винты, показанные на фото, которые фиксируют плату.

Как заменить заднюю крышку на iPhone 5

Шаг 24
* Переверните материнскую плату в ту сторону, где располагалась батарея.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 25
* Используя отвертку, отсоедините разъем шлейфа Wi-Fi антенны из гнезда на материнской плате.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 26
* Высвободите материнскую плату.
* Пока плата не в смартфоне, ее можно положить на специальный заземляющий коврик.

Как заменить заднюю крышку на iPhone 5

Шаг 27

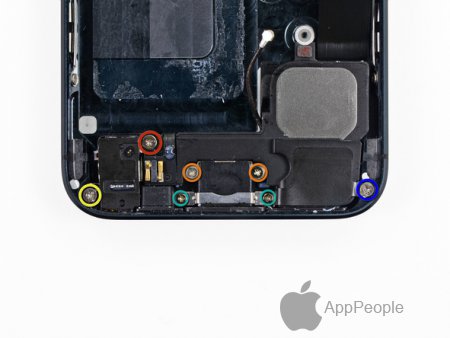

* Выкрутите 5 винтов, отмеченных на рисунке, крепящих шлейф порта зарядки и полифонический модуль.

Как заменить заднюю крышку на iPhone 5

Шаг 28
* Используя плоскую отвертку, не спеша, приподнимите шлейфы порта зарядки и полифонического модуля.
* Удостоверьтесь, что поддеваете отверткой сам шлейф, соединенный с модулем, а не один модуль. Если вы начнете приподнимать только модуль, шлейф может порваться.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 29
* Снимите модуль с корпуса.
* Внимание: на полифоническом модуле есть маленькая гайка – не потеряйте ее.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 30
* Открутите 8 винтов, фиксирующих зажимы передней панели к внутренней кромке задней крышки.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 31
* Снимите 4 зажима передней панели с корпуса.

Как заменить заднюю крышку на iPhone 5

Шаг 32
* Выкрутите отмеченные на фото винты, фиксирующие держатель переключателя кнопки питания.
* Извлеките освободившийся держатель.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 33
* Выкрутите винт, крепящий держатель кнопки питания к крышке.

Как заменить заднюю крышку на iPhone 5

* Используя специальный инструмент, отодвиньте крышку кнопки питания.

Как заменить заднюю крышку на iPhone 5

Шаг 34
* Извлеките кнопку питания из-под крышки.

Как заменить заднюю крышку на iPhone 5

Шаг 35
* Надавите на крышку кнопки питания и снимите с петельки.

Как заменить заднюю крышку на iPhone 5

Шаг 36
* Выкрутите следующие винты, фиксирующие кнопки громкости и бесшумного режима на корпусе.

Как заменить заднюю крышку на iPhone 5

Шаг 37
* Приподнимите шлейф кнопок и высвободите кнопки громкости и переключателя бесшумного режима.

Как заменить заднюю крышку на iPhone 5

* Извлеките кнопки.

Как заменить заднюю крышку на iPhone 5
Как заменить заднюю крышку на iPhone 5

Шаг 38

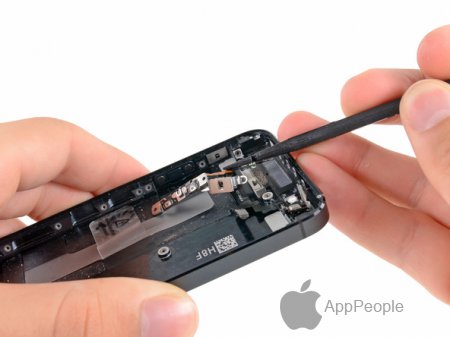

* Возьмите плоскую отвертку и приподнимите шлейф кнопок.

Как заменить заднюю крышку на iPhone 5

* Снимите шлейф с корпуса.

Как заменить заднюю крышку на iPhone 5

Шаг 39

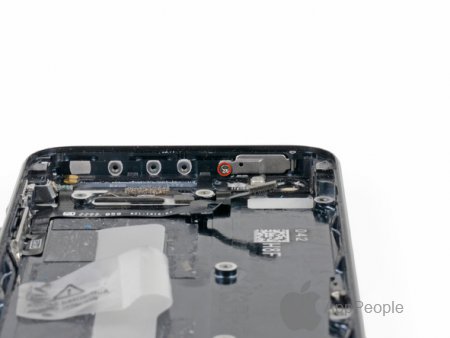

* Открутите винт, фиксирующий рычаг для извлечения SIM-карты.

Как заменить заднюю крышку на iPhone 5

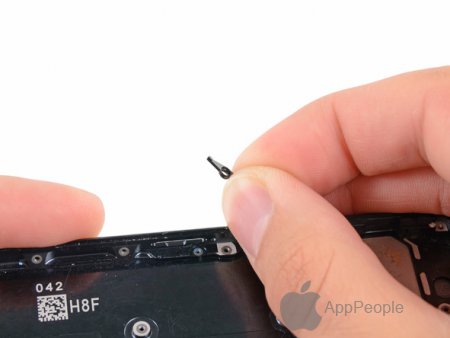

* Снимите рычаг.

Как заменить заднюю крышку на iPhone 5

Шаг 40
* У вас останется задняя крышка.

Как заменить заднюю крышку на iPhone 5

Следуйте этим инструкциям в обратном порядке, чтобы собрать iPhone 5.
